Instrukcja montażu obudowy
Heltec WiFi LoRa32 V3
Krok po kroku - jak prawidłowo zmontować obudowę
1
Zawartość zestawu
Zestaw składa się z trzech elementów obudowy, dwóch wydrukowanych przycisków oraz 4 śrub z nakrętkami.
2

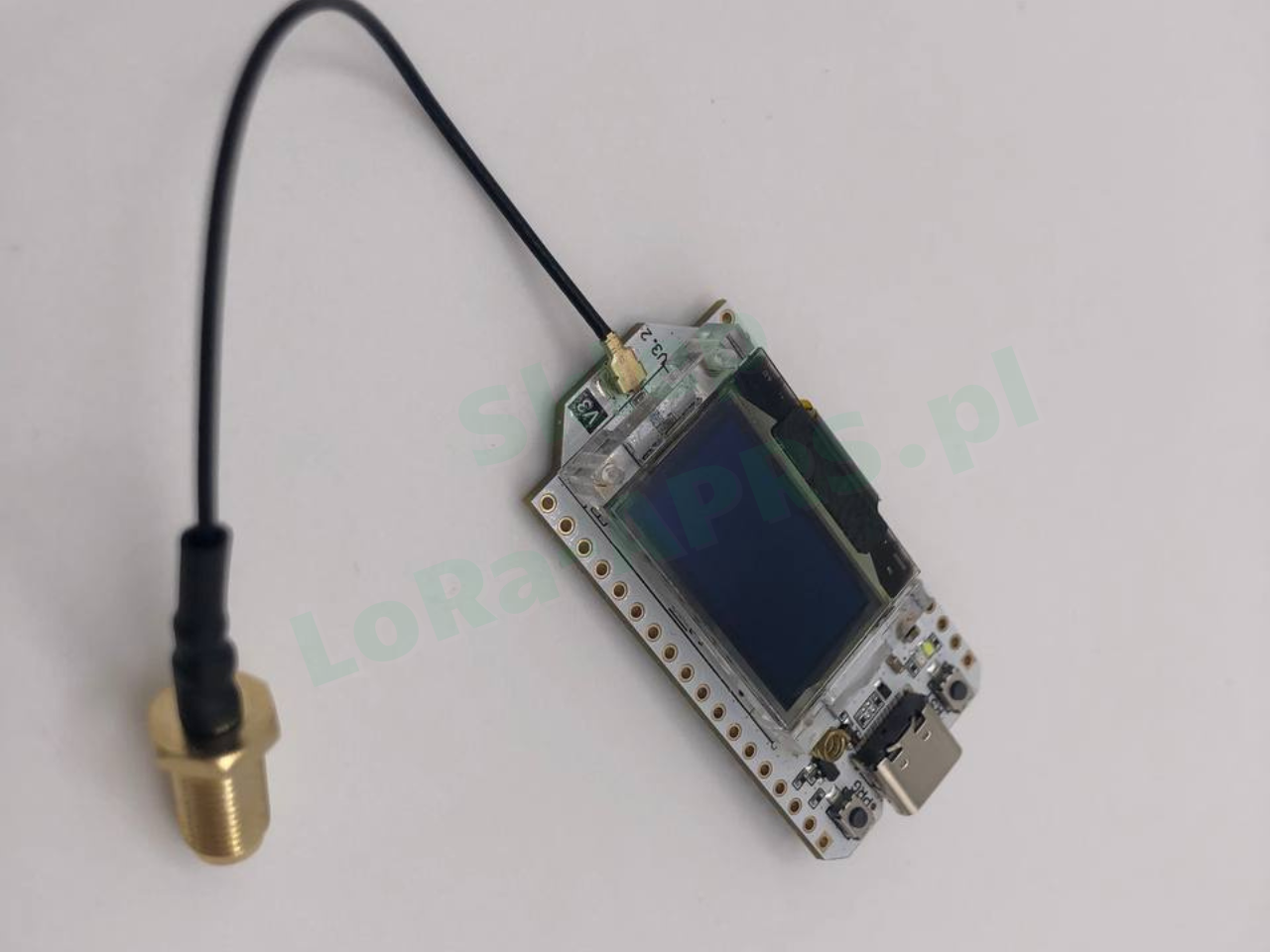

Podłączenie pigtail
Podłącz pigtail do sprzętu Heltec WiFi LoRa32 V3.
3
Przykręcenie SMA
Przykręć złącze SMA do środkowej części obudowy.
4
Włożenie przycisków
Włóż dwa przyciski do górnej części obudowy trzymając ją odwrotnie, aby przyciski nie wypadły.
5

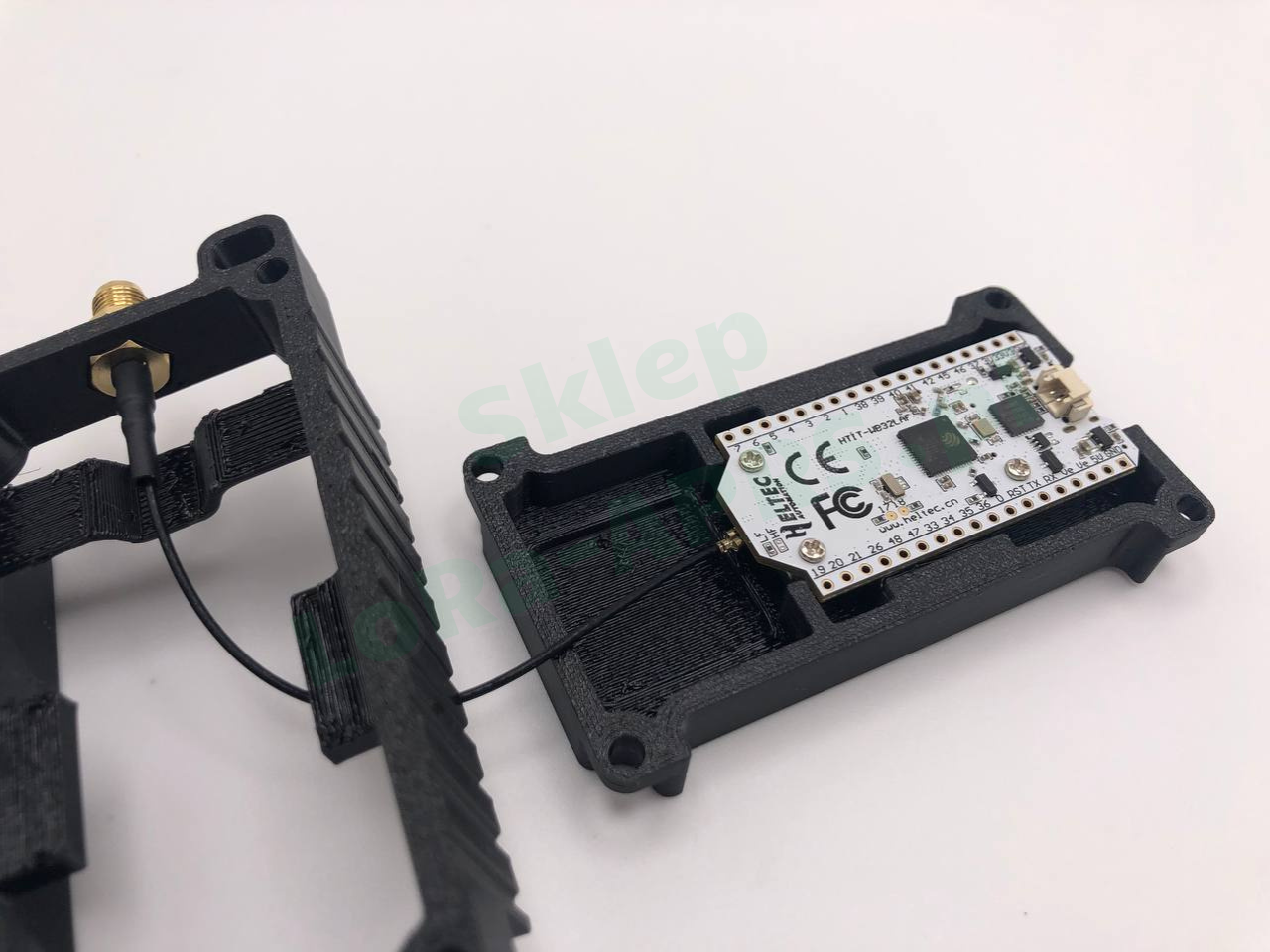

Włożenie urządzenia
Włóż Heltec WiFi LoRa32 V3 do górnej części obudowy ekranem w dół.
6
Połączenie górnej i środkowej części
Połącz górną i środkową część obudowy, dociskając Heltec WiFi LoRa32 V3 środkową częścią obudowy. Ważne: Uważaj na kabel pigtail, aby się dobrze ułożył - nie łam go i nie uszkadzaj.
7
Dolna część obudowy i śruby
Dołóż dolną część obudowy i włóż 4 śruby.
8

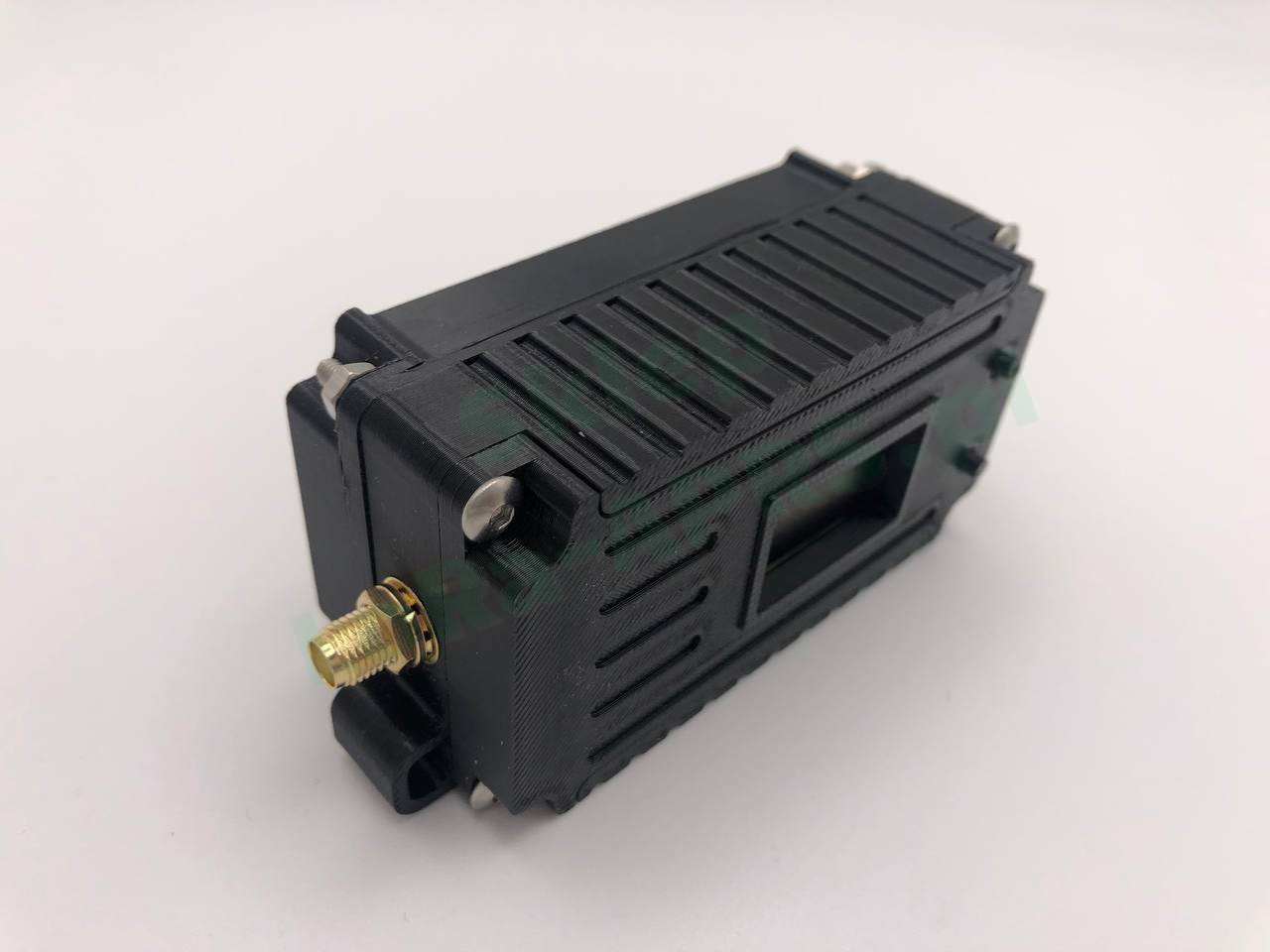

Skręcanie nakrętkami
Skręć obudowę nakrętkami.
9

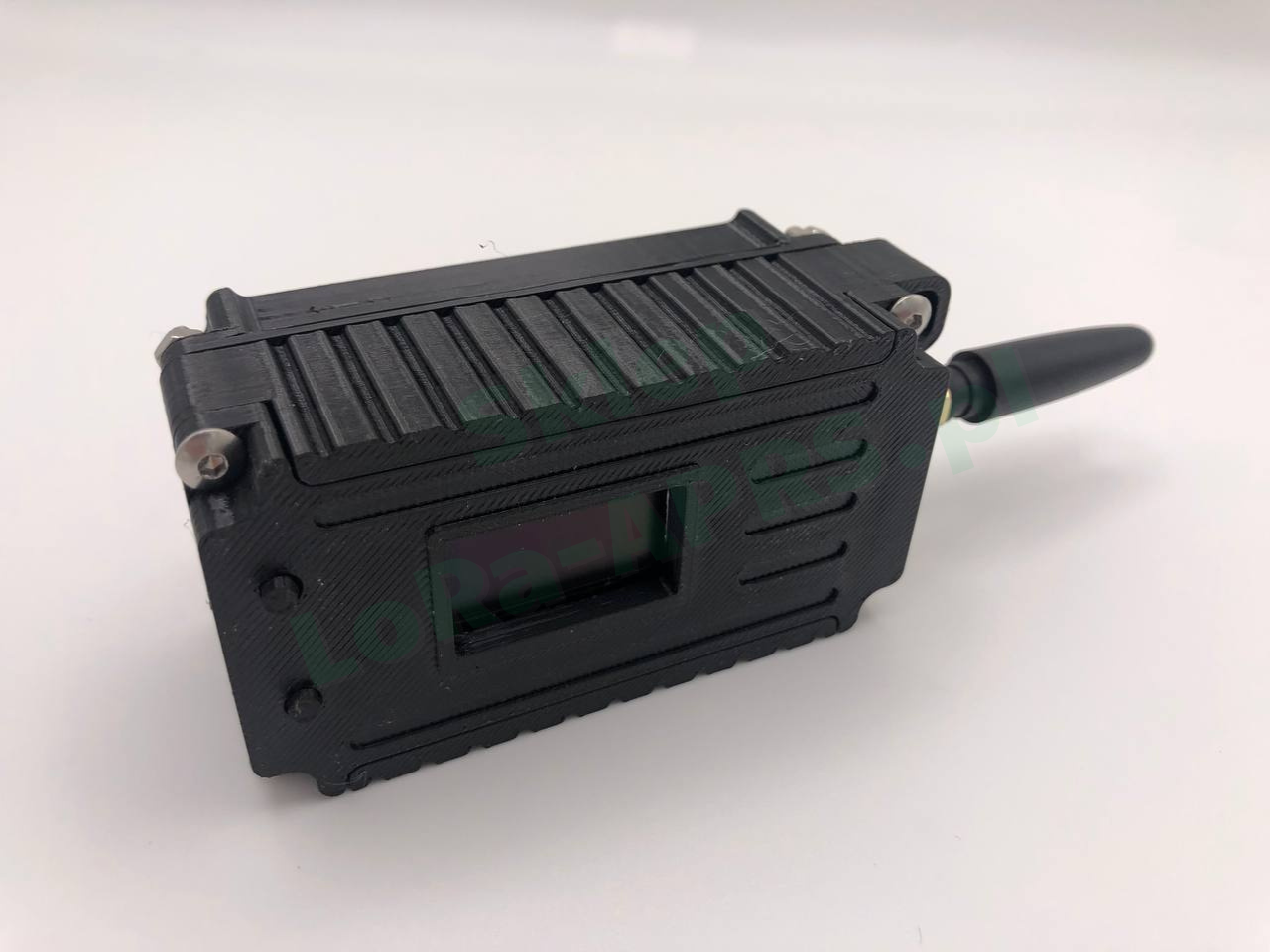

Gotowe
Gotowe! Obudowa jest złożona i urządzenie gotowe do użycia.
