Instrukcja montażu obudowy
Heltec Wireless Stick Lite V3
Krok po kroku - jak prawidłowo zmontować obudowę
Zawartość zestawu
Zestaw składa się z dwóch elementów obudowy, które są skręcane za pomocą 4 śrub (są w zestawie).
Montaż złącza SMA
Zamontuj SMA dociskając je do końca.

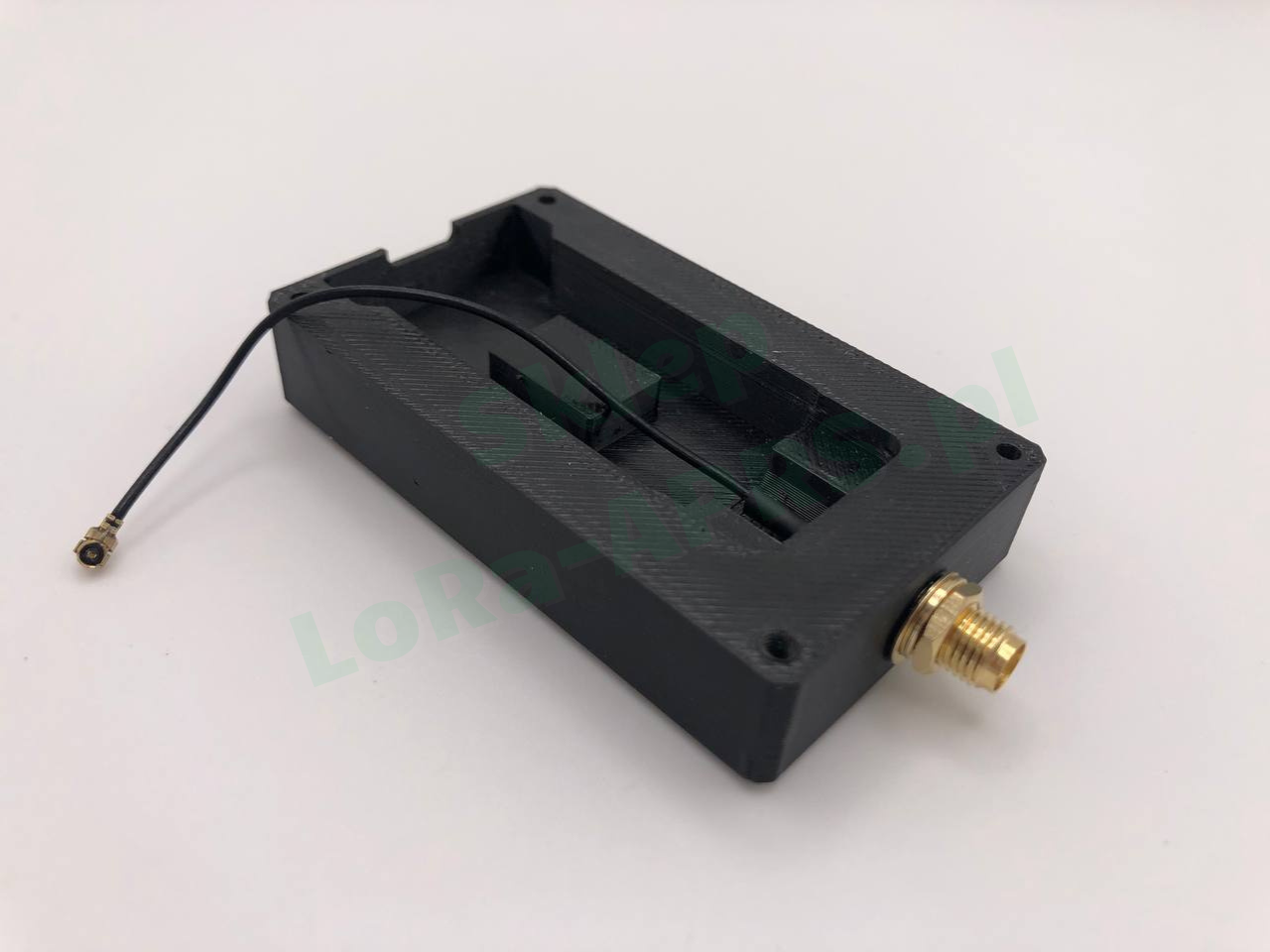

Przykręcenie złącza SMA
Przykręć złącze SMA.

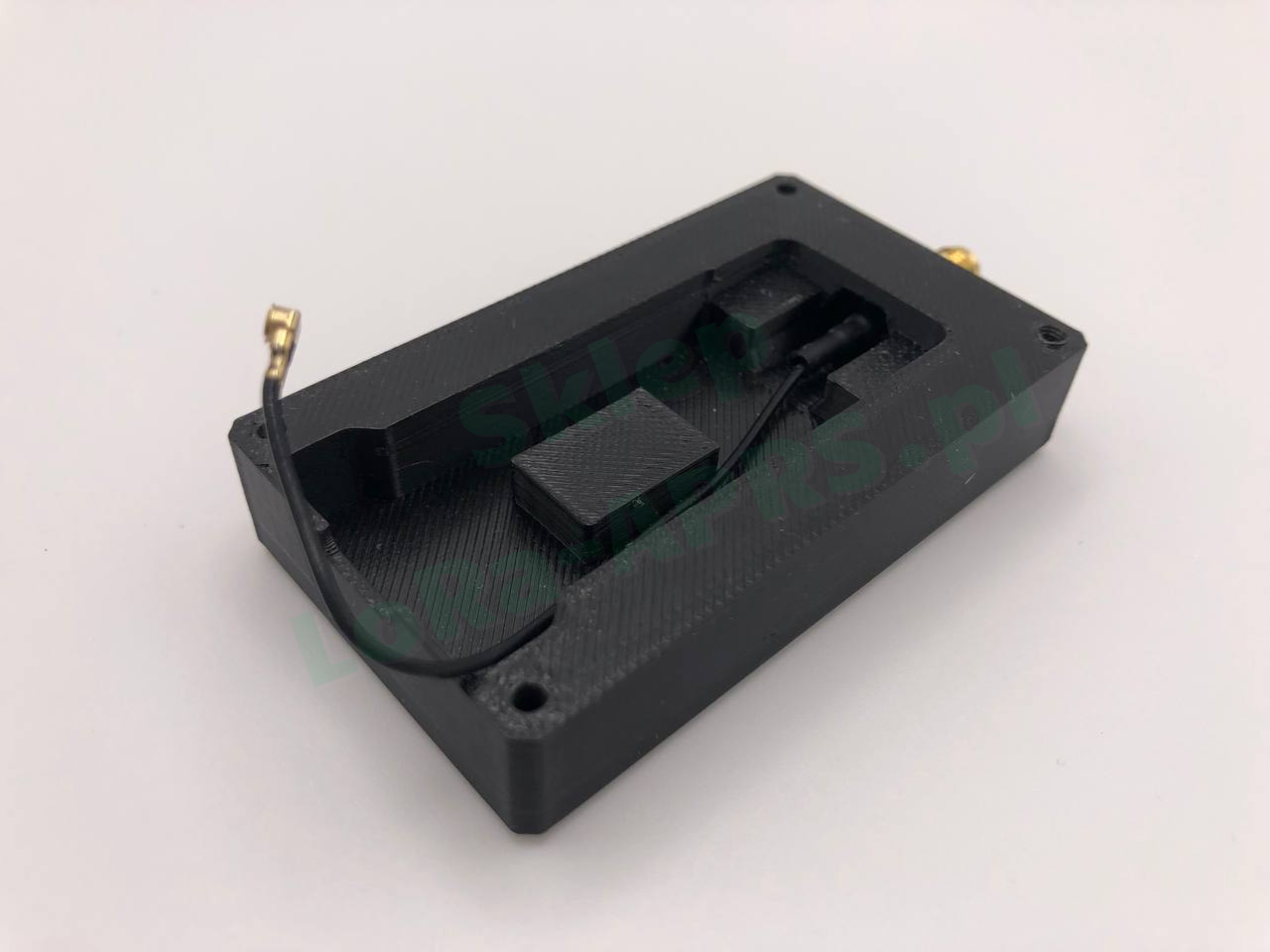

Ułożenie kabla
Ułóż kabel od złącza SMA po prawej stronie wnęki obudowy.

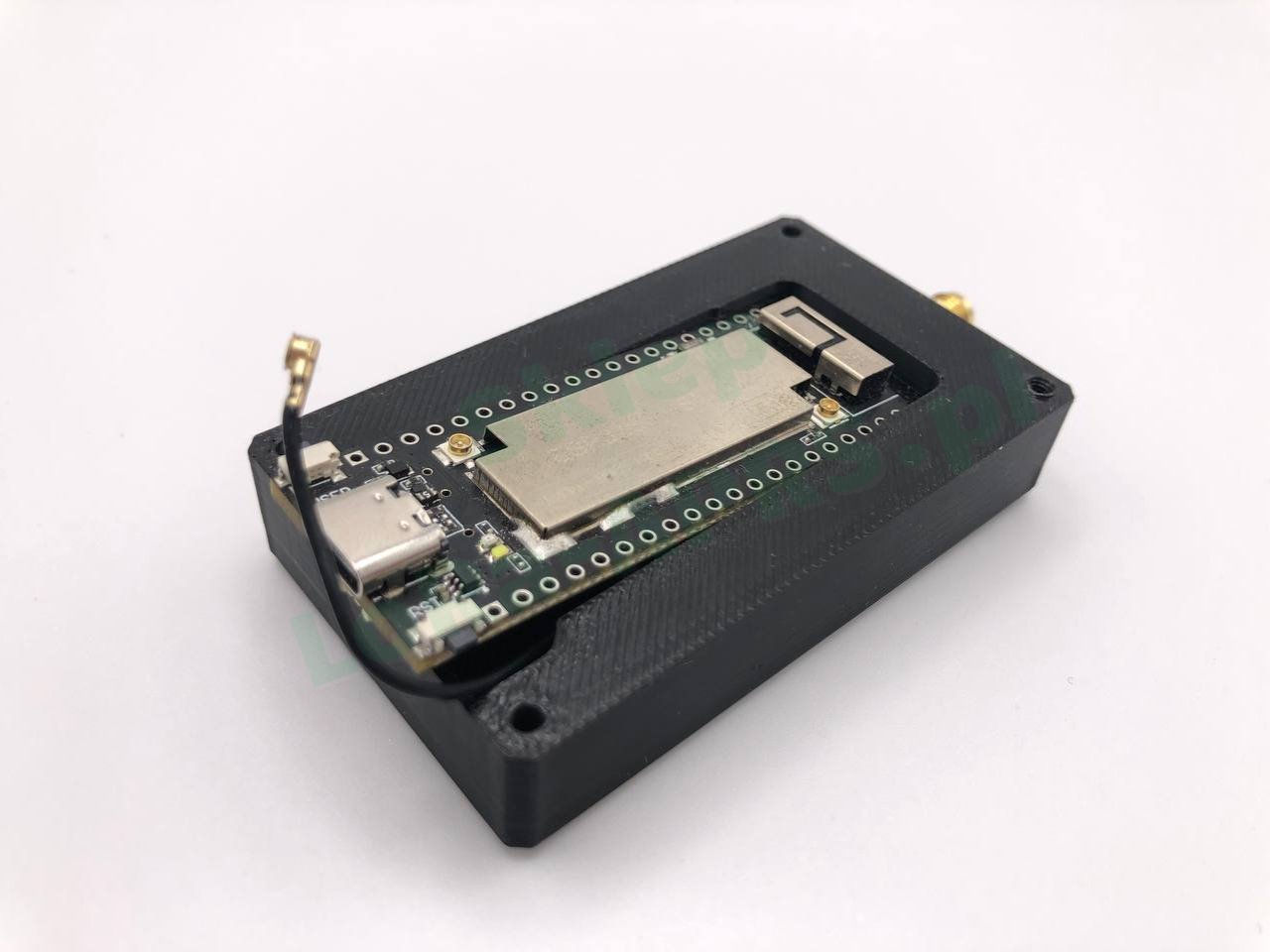

Wsunięcie urządzenia
Wsuń urządzenie Heltec Wireless Stick Lite V3. Ważne: Uważaj na kabel, aby się dobrze ułożył - nie dociskaj go i nie przerywaj. Kabel musi przechodzić po prawej stronie.

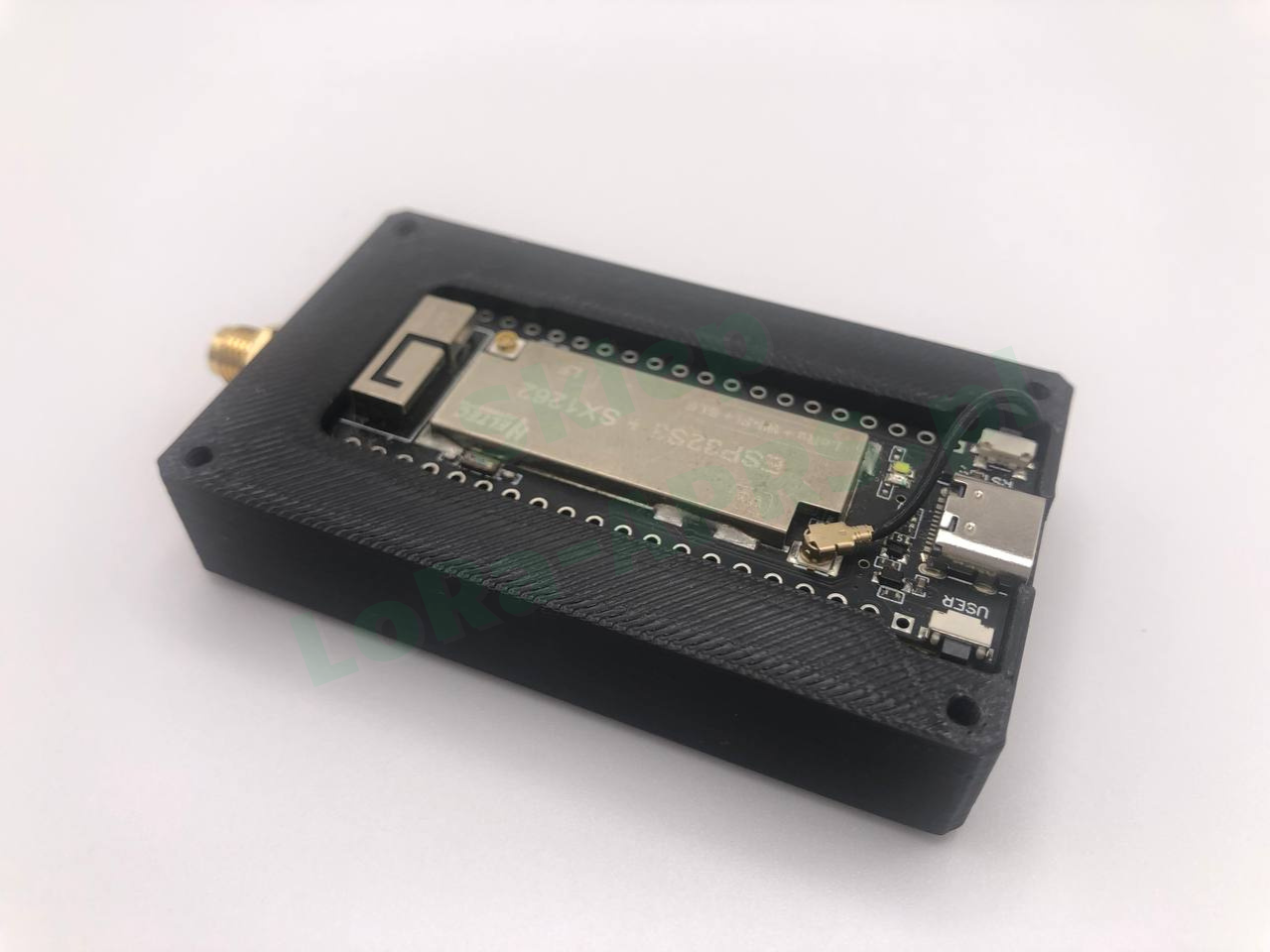

Podłączenie złącza IPEX
Dociśnij urządzenie i podłącz złącze IPEX. Ważne: Złącze IPEX podłączamy od strony portu USB!
Nałożenie górnej części obudowy
Nałóż górną część obudowy małym otworem dla diody LED od strony USB i przykręć ją za pomocą 4 śrub. Ważne: Przy przykręcaniu śrub trzeba użyć siły, aby obudowa została solidnie skręcona.

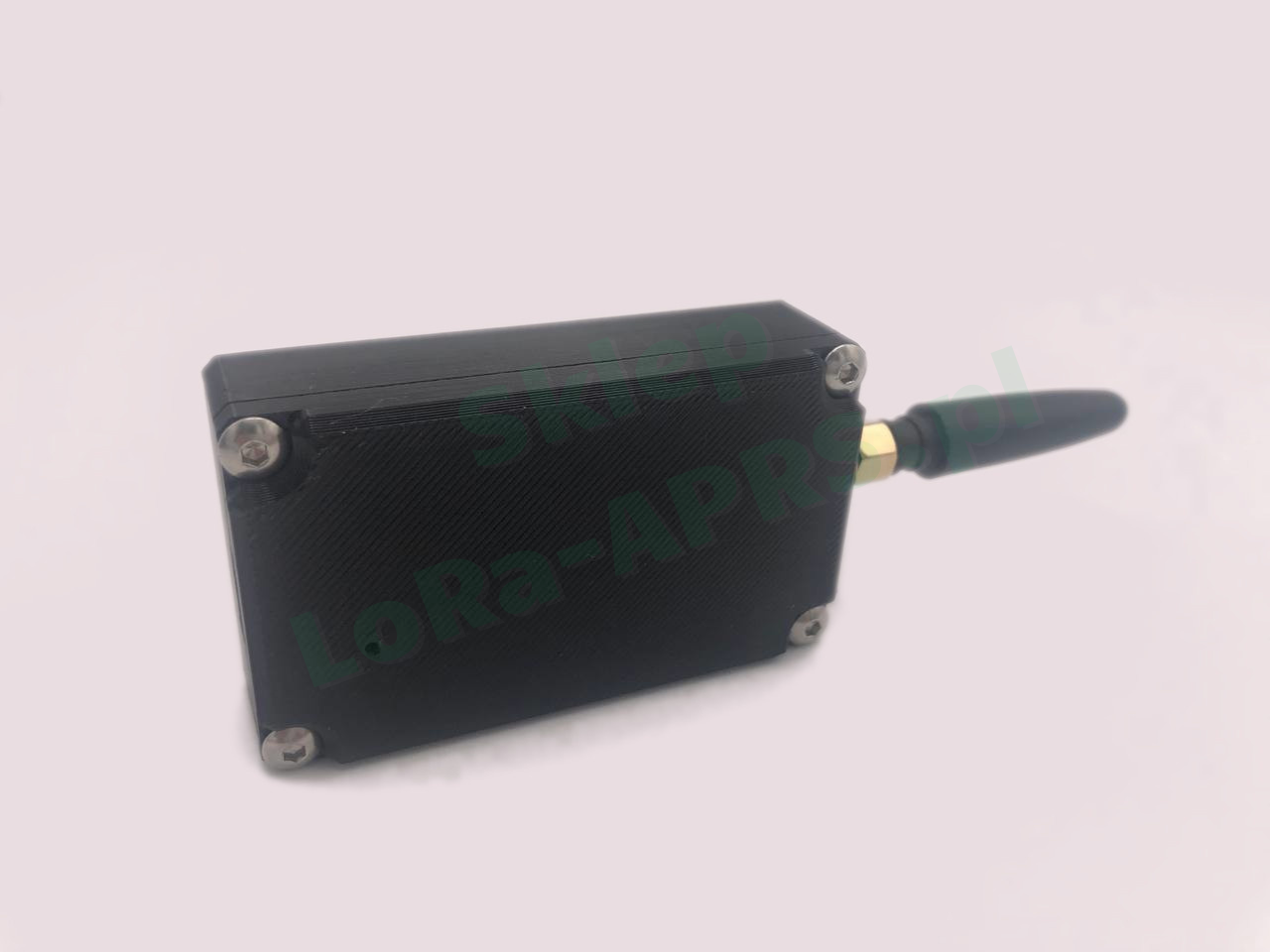

Gotowe
Gotowe! Obudowa jest złożona i urządzenie gotowe do użycia.
