Instrukcja montażu obudowy
Heltec Wireless Tracker
Krok po kroku - jak prawidłowo zmontować obudowę

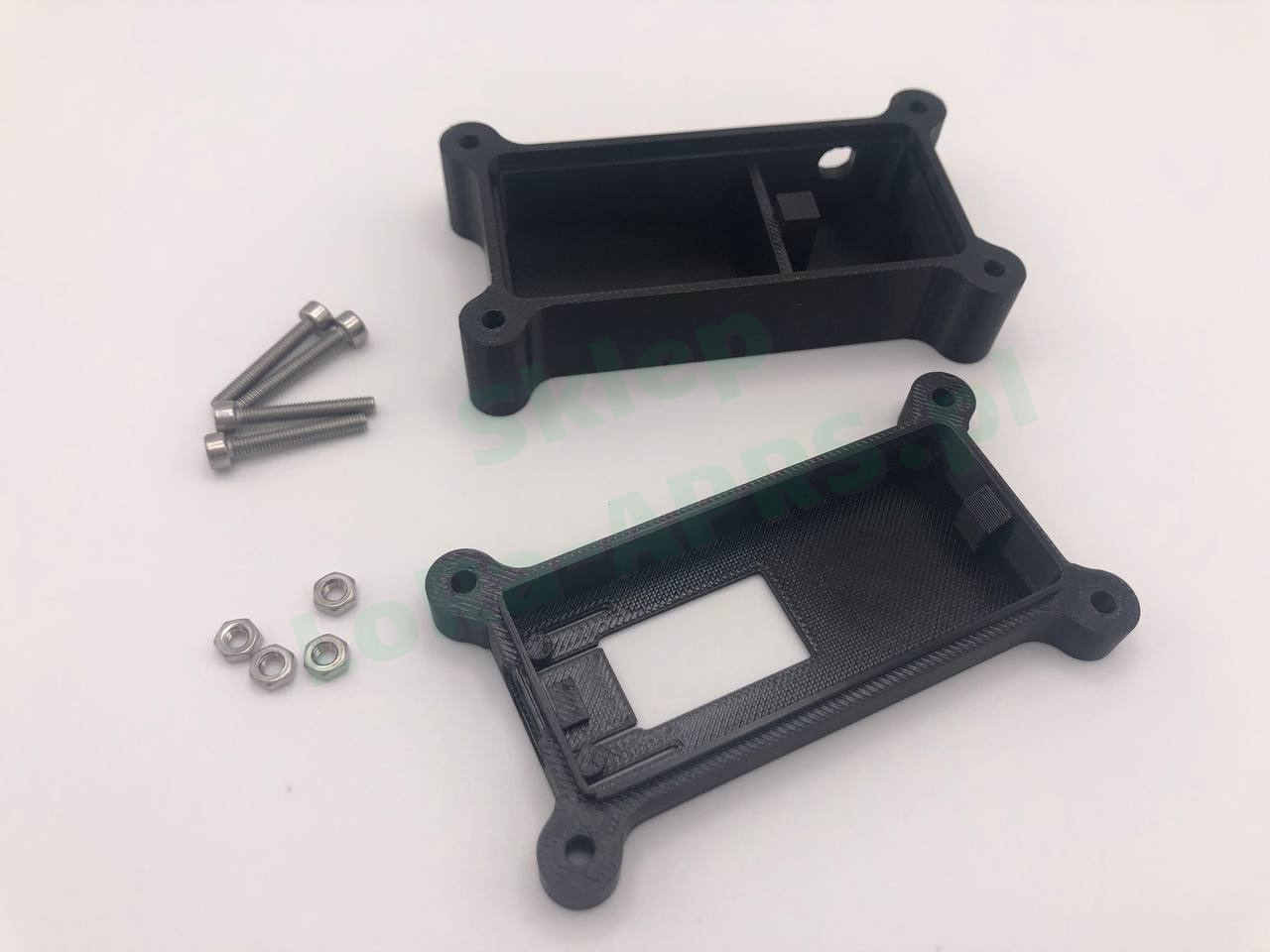

Zawartość zestawu
Zestaw składa się z dwóch elementów obudowy, które będą skręcane ze sobą za pomocą 4 śrub i nakrętek (wchodzą w skład zestawu).

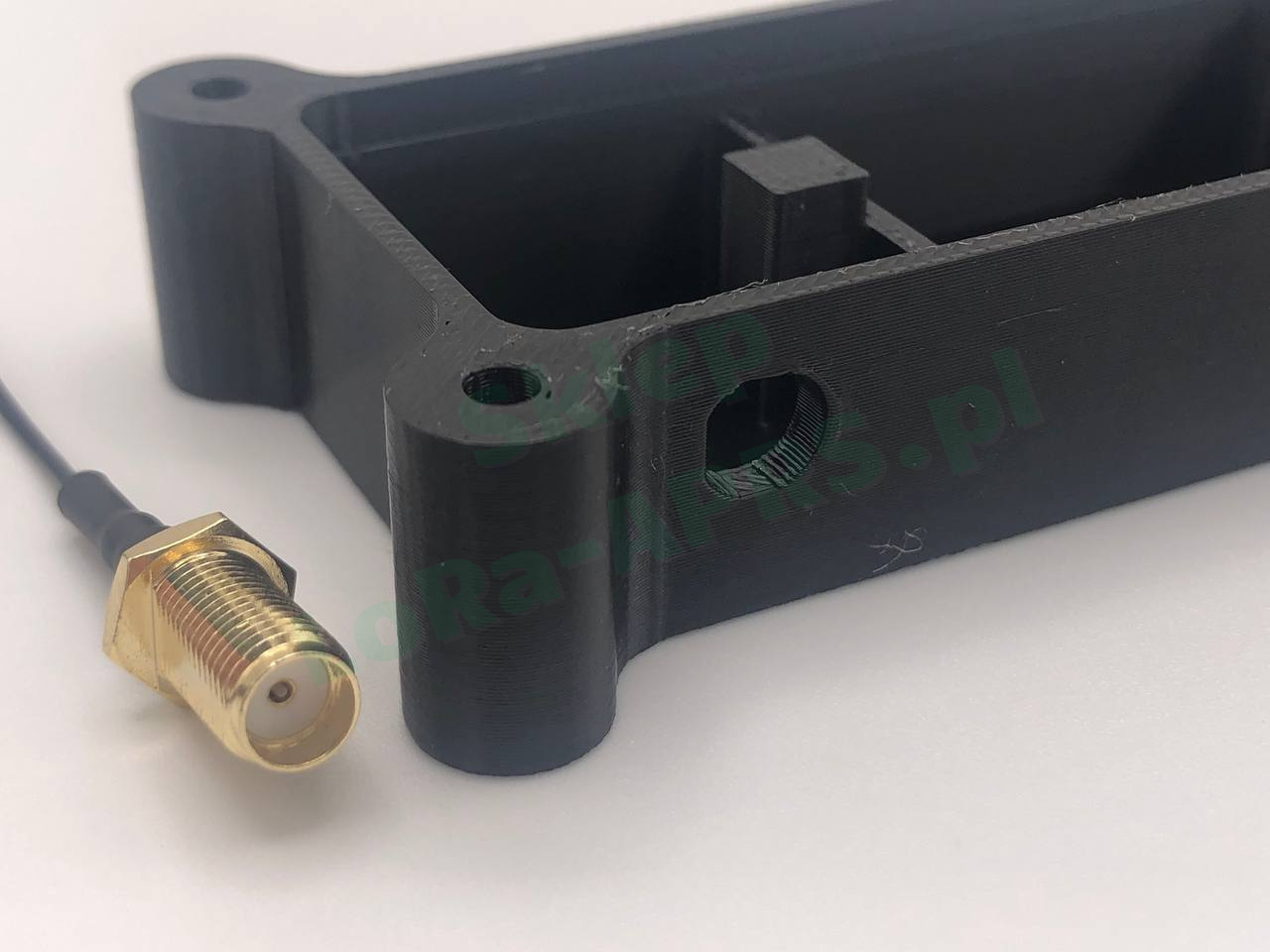

Montaż złącza SMA
Obudowa posiada nieregularny otwór i złącze SMA pasuje tylko w odpowiedniej orientacji. Ważne: Złącze SMA jest nacięte i to nacięcie musi być w obudowie od strony najbliższego otworu na śrubę.

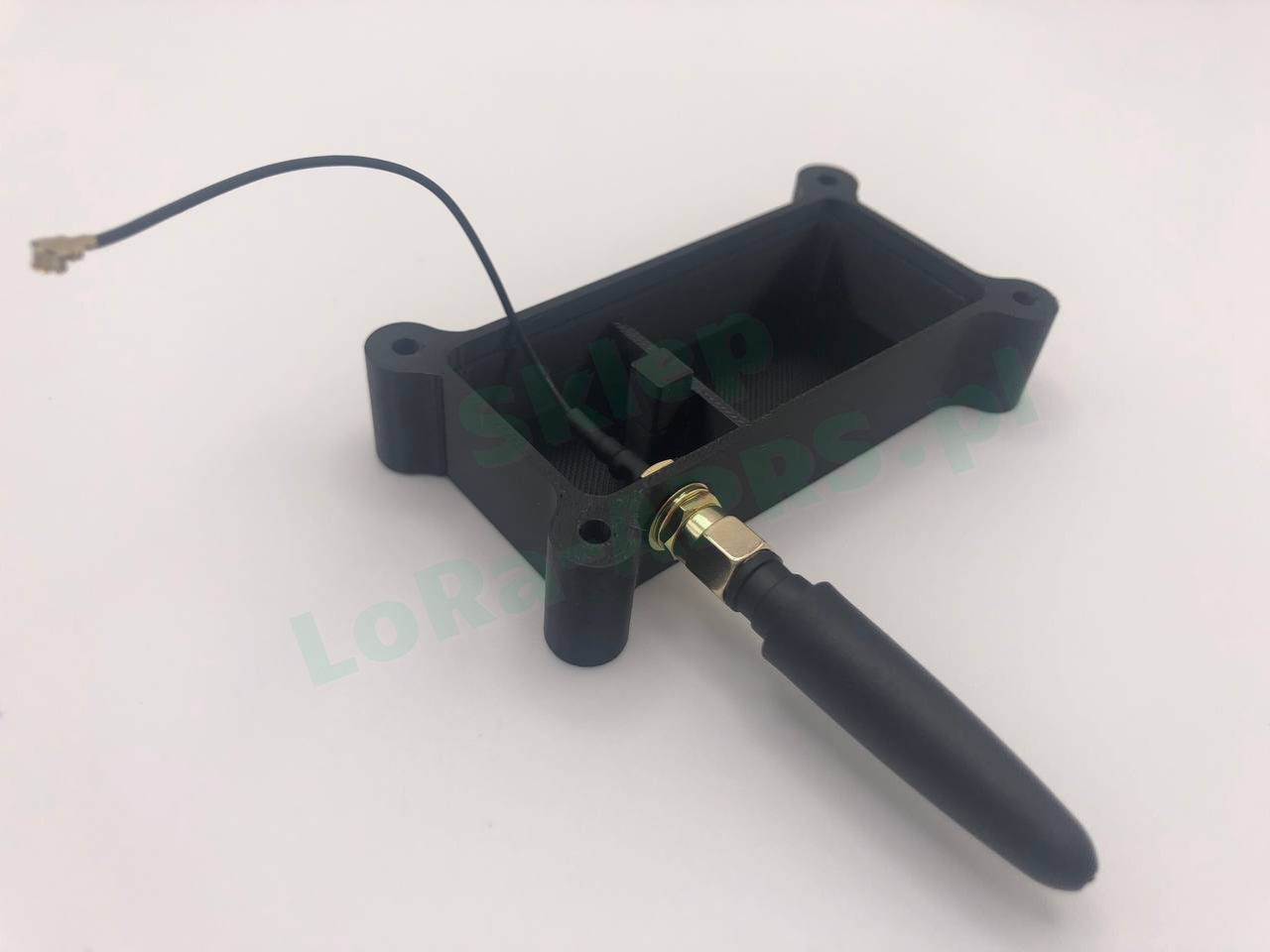

Przykręcenie złącza SMA
Zamontuj i przykręć złącze SMA w odpowiedniej pozycji.

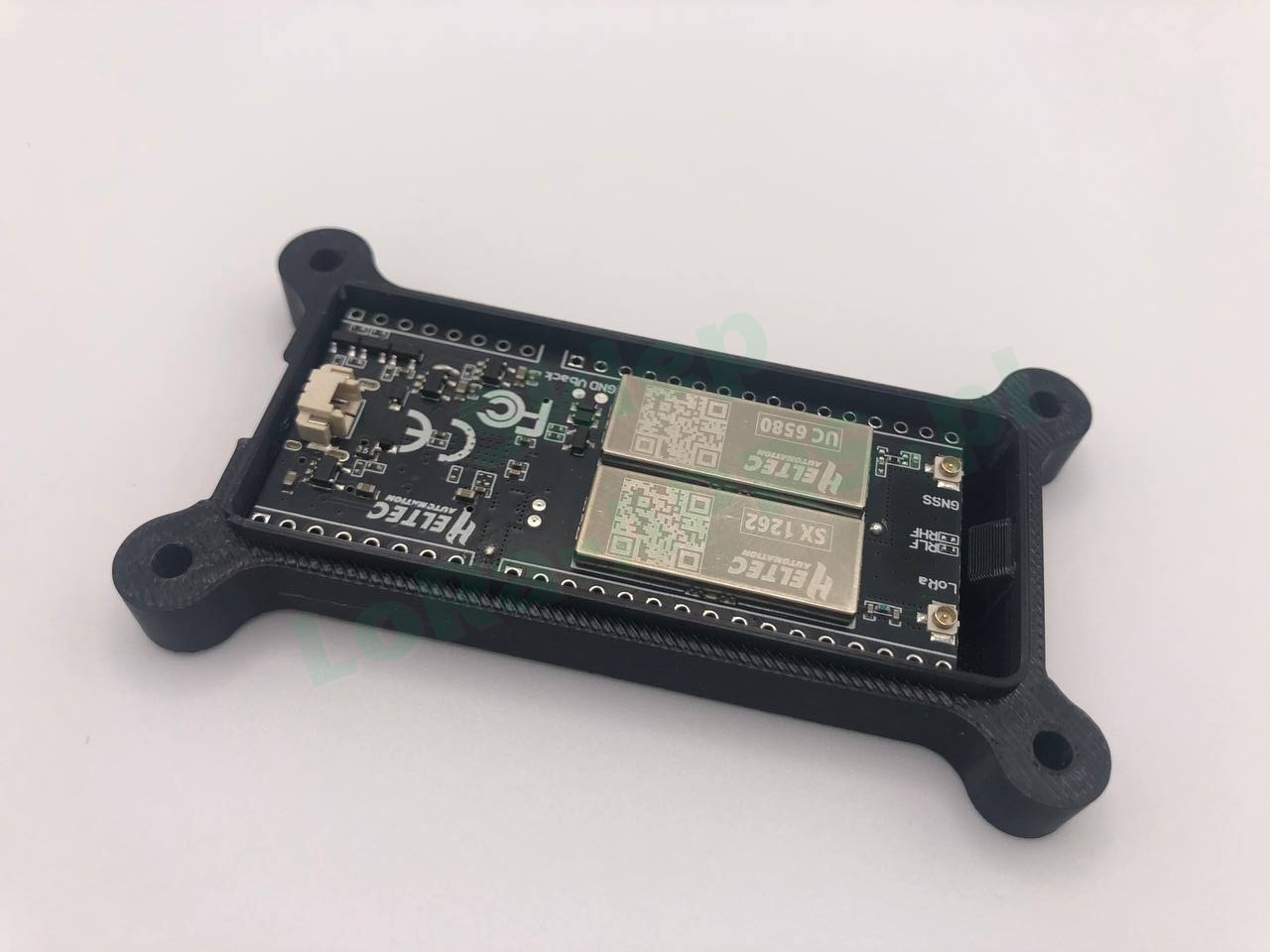

Umieszczenie Heltec Wireless Tracker
Wsadź Heltec Wireless Tracker do obudowy.

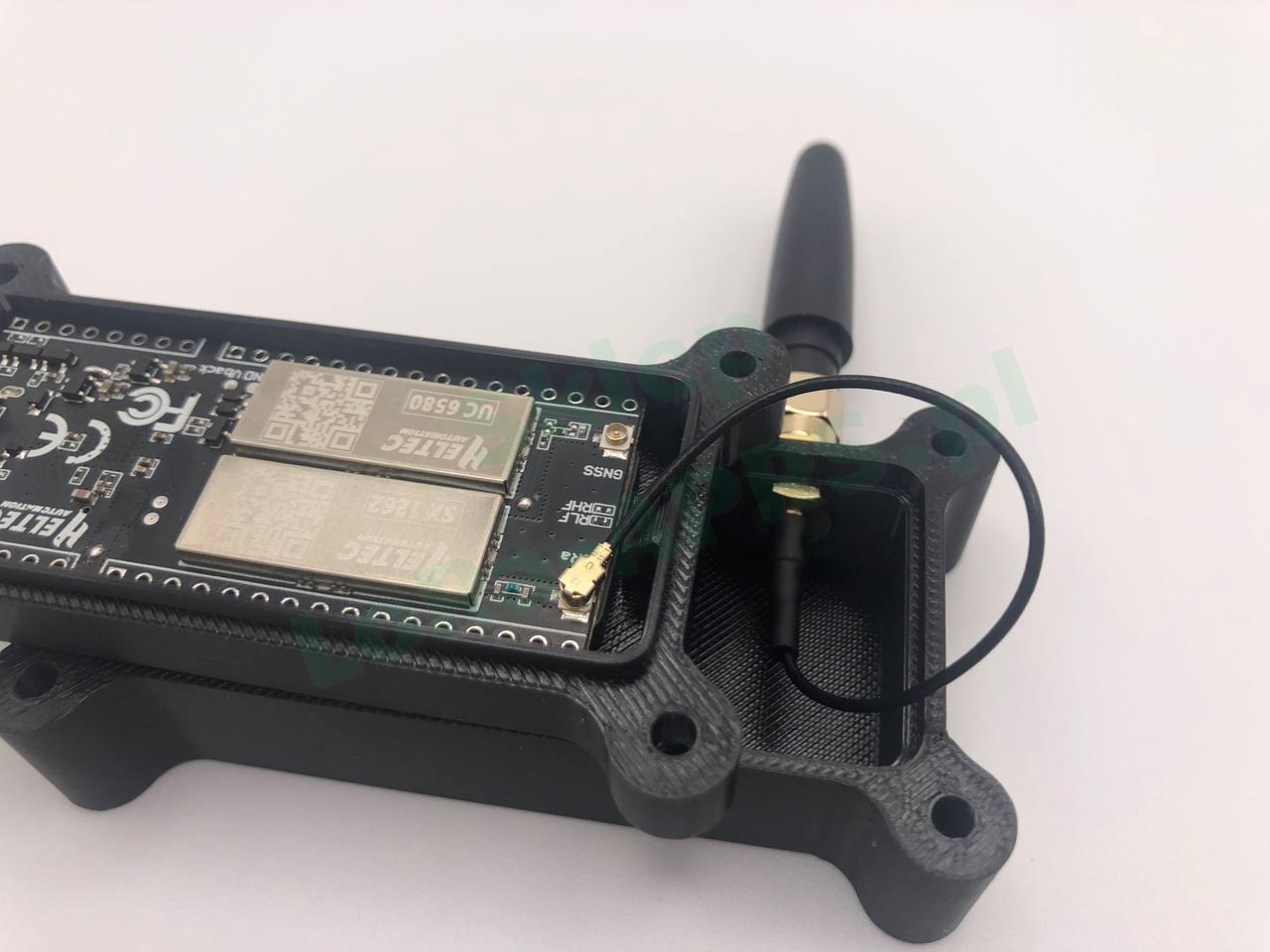

Podłączenie złącza IPEX
Podłącz złącze IPEX do Heltec Wireless Tracker.

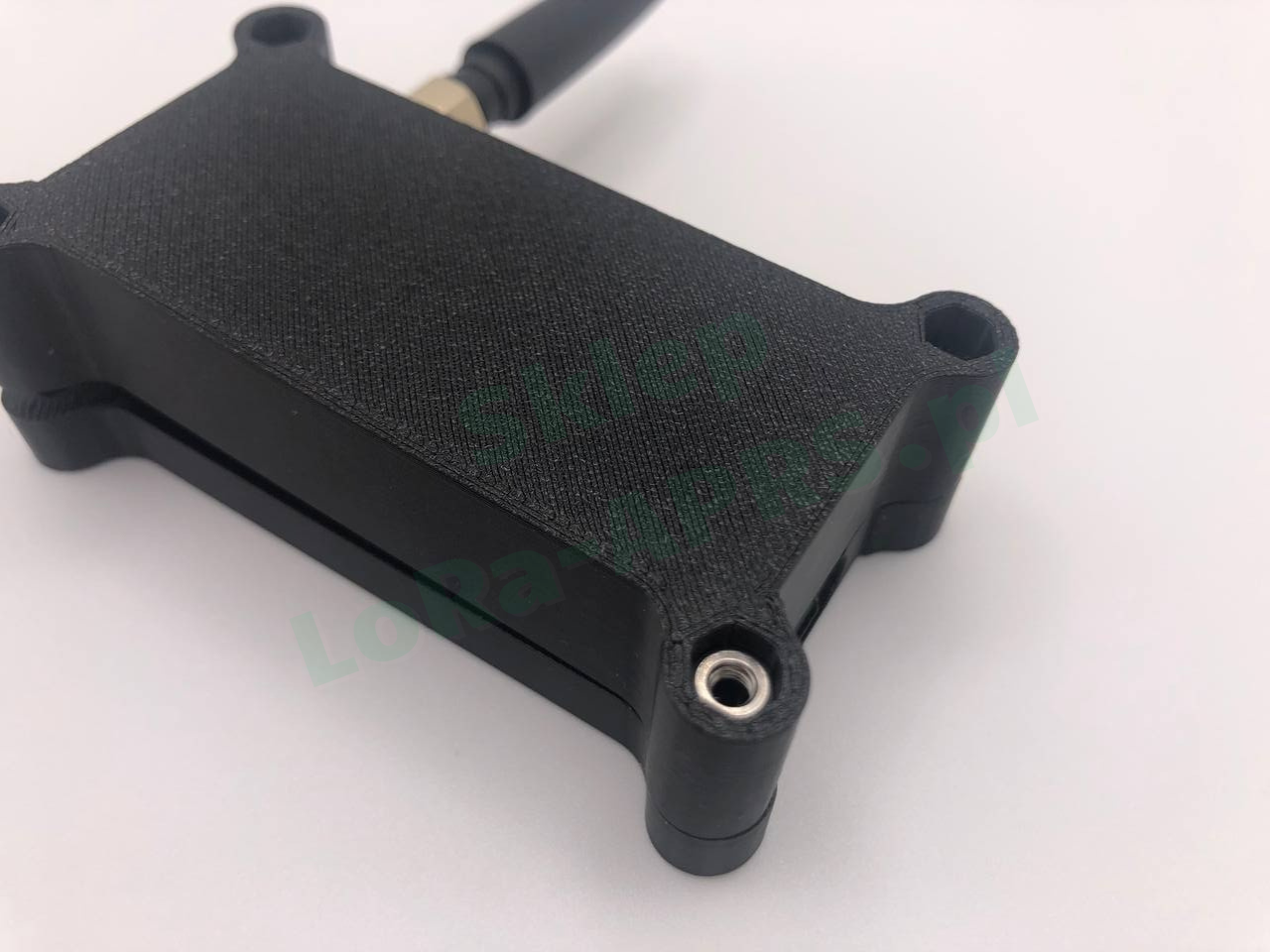

Montaż nakrętek
Włóż nakrętki w otwory w obudowie. Nakrętki należy dopchnąć, a następnie z drugiej strony wkręcać śrubę aby złapała nakrętkę. Ważne: Nakrętki nie obracają się w otworach obudowy, są pasowne.

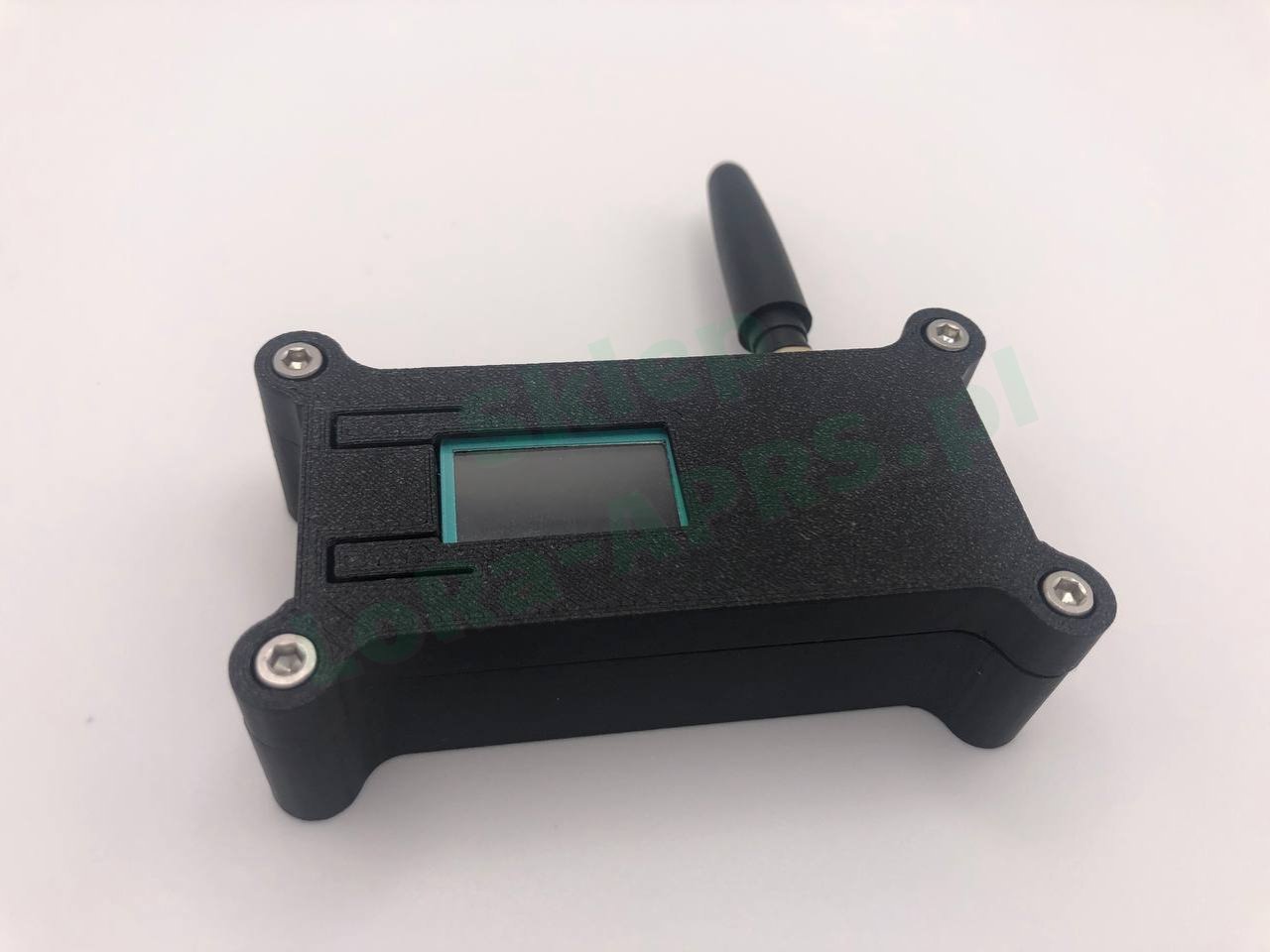

Złożenie urządzenia
Gotowe! Urządzenie jest zmontowane i gotowe do użycia.
