Instrukcja montażu obudowy
Heltec Wireless Tracker Mini
Krok po kroku - jak prawidłowo zmontować kompaktową obudowę
1

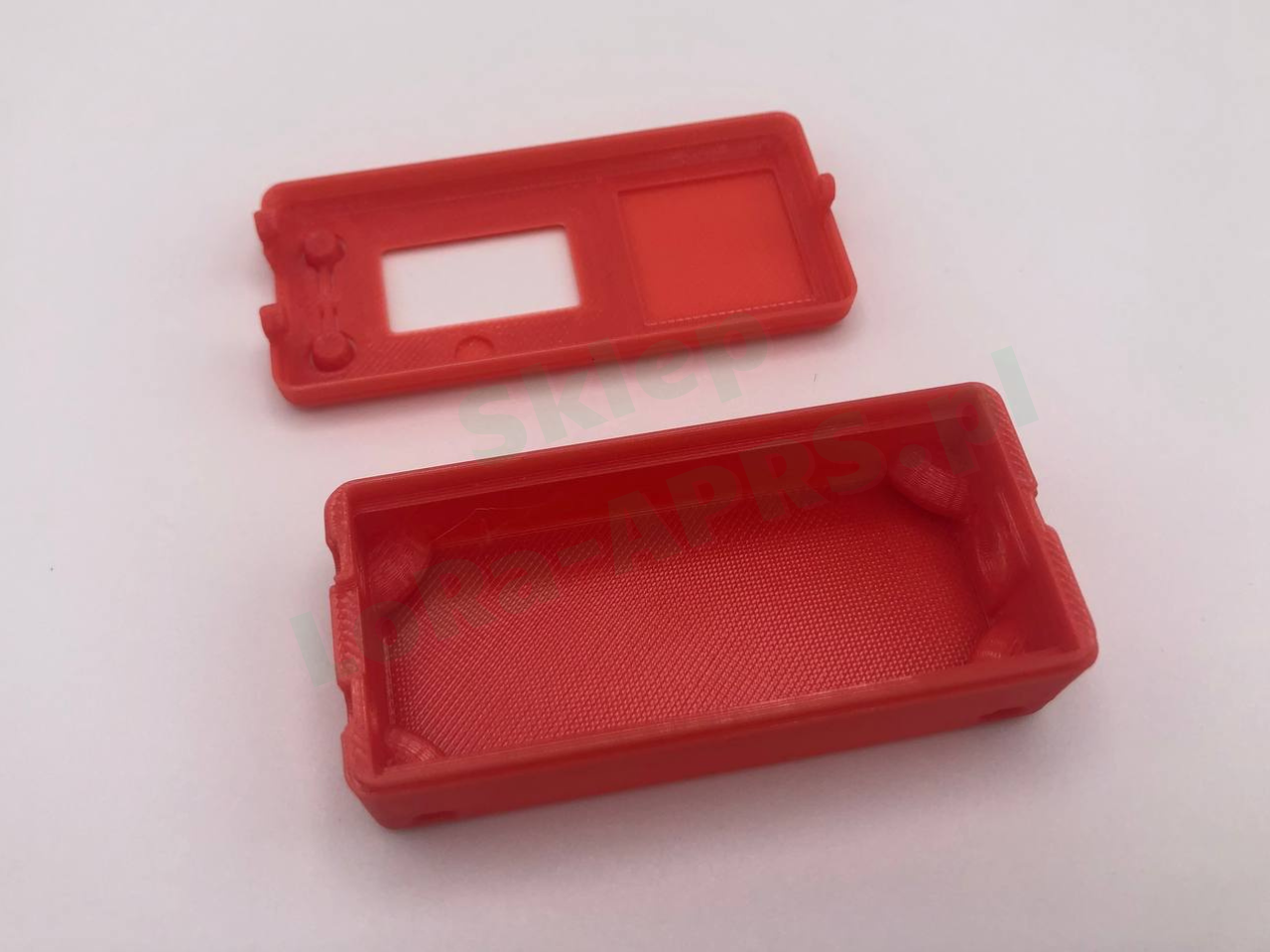

Zawartość zestawu
Zestaw składa się z dwóch elementów, które pasują ze sobą na zatrzask - bez potrzeby używania śrub.
2

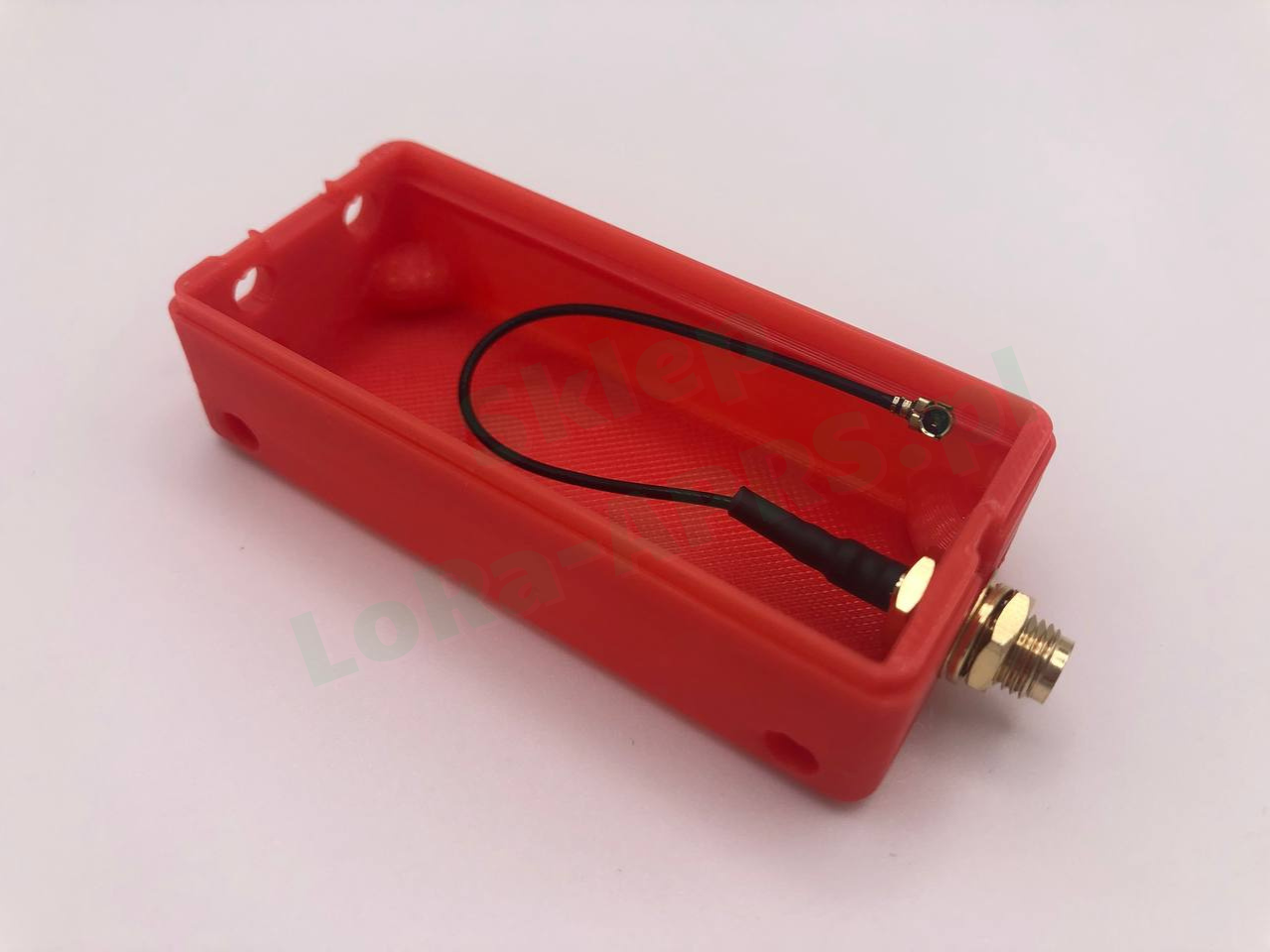

Montaż złącza SMA
Zamontuj złącze SMA w obudowie.
3
Podłączenie złącza IPEX
Podłącz Heltec Wireless Tracker złączem IPEX.
4
Umieszczenie w obudowie
Umieść Heltec Wireless Tracker w dolnej części obudowy.
5

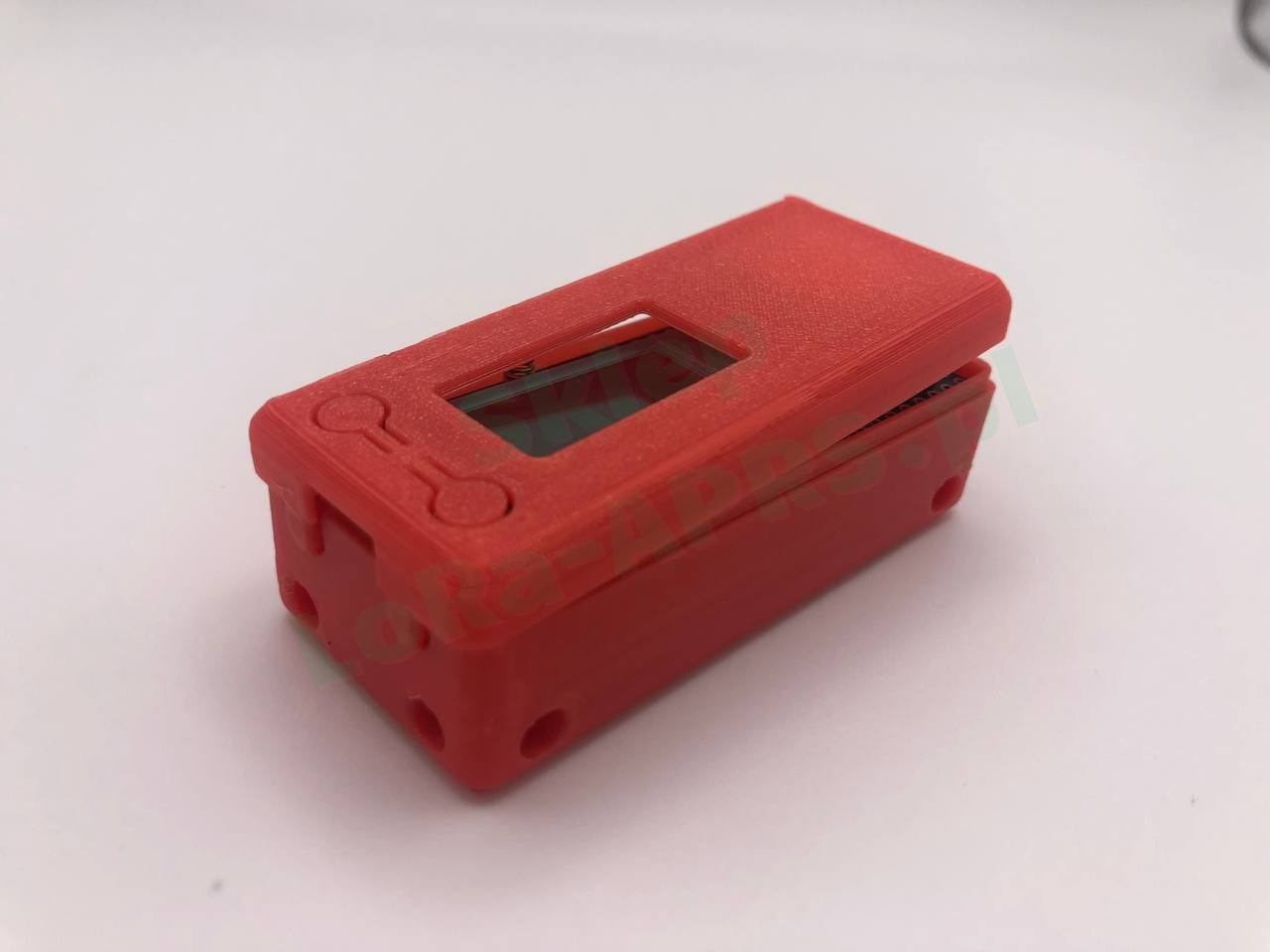

Montaż górnej części obudowy
Ważne: Od strony dwóch uchwytów trzeba zacząć i wcisnąć po drugiej stronie zatrzask. Najpierw załóż górną część od strony podójnych uchwytów, a następnie dociśnij zatrzask z drugiej strony.
6

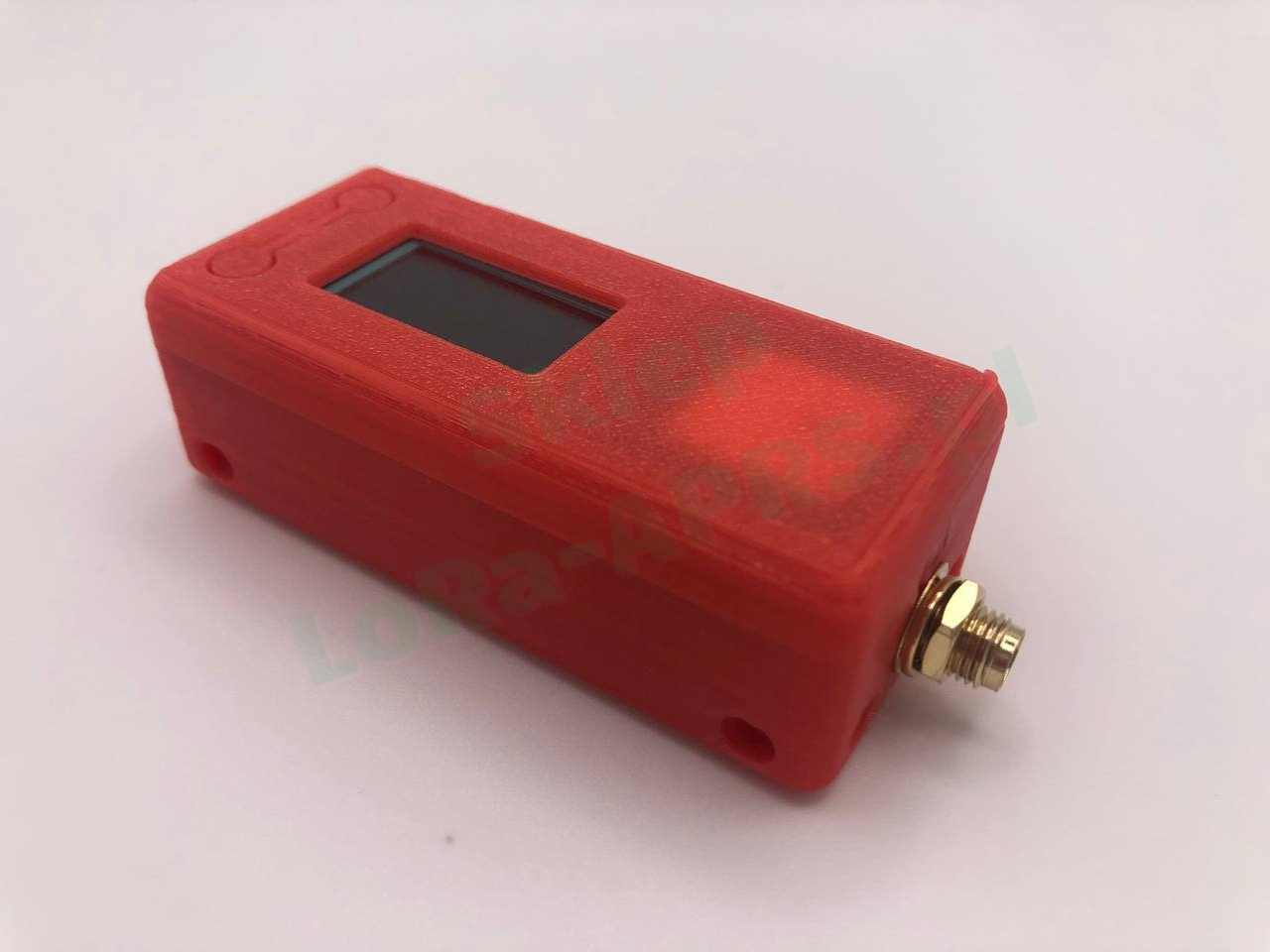

Dociśnięcie obudowy
Górna część obudowy wciśnięta i zatrzaśnięta.
7
Złożone urządzenie
Gotowe! Urządzenie jest zmontowane i gotowe do użycia.
